Fast täglich erreichen uns Anfragen von Kunden, wie denn der Umbau und die Öffnung eines HTC-Gerätes vorzunehmen ist. Deshalb haben wir uns entschlossen, etwas Klarheit in diese Sache zu bringen und eine Anleitung zu veröffentlichen.
Obwohl der nachfolgende Umbau speziell an einem XDA Mini (baugleich MDA Compact, HTC Magician, QTEK S100 und weitere) vorgenommen wurde, ist das Prinzip auch auf (fast) alle anderen HTC-Geräte anwendbar.

Wer also einmal das Prinzip durchschaut hat, wird auch bei den aktuellen Geräten zum Erfolg gelangen.

Los geht´s...


Allgemeines :

Diese Umbauanleitung ist für diejenigen gedacht, die ihr zerkratztes oder verbeultes Cover mit einem original Cover auswechseln, oder einfach nur einen neuen Look haben wollen. Selbstverständlich kann dies auch durch ein Lackieren der original Gehäuseteile nach der Demontage geschehen.

Achtung ! Das Öffnen des PDA´s erfordert viel Feingefühl ! Nehmen Sie einen Umbau nur vor, wenn Sie sich absolut im Klaren sind, was zu tun ist und Sie über ein nötiges handwerkliches Geschick verfügen !

Diese Anleitung wurde nach bestem Wissen erstellt und auch bereits mehrfach angewendet, trotzdem gilt : Für Schäden, die an Ihrem Gerät entstehen können übernehmen wir keine Haftung !

Da der PDA während der Demontage keine Stromversorgung hat und die Sicherungsbatterie nur eine geringe Kapazität besitzt, wird es - abhängig vom Gerät - zu einem Hardreset kommen. Dabei gehen ihre Daten, Kontakte, Programme, etc. verloren. Führen Sie deshalb vor (!) der Demontage ein Backup durch, entweder per Active-Sync auf ihrem Heimrechner oder per X-Backup auf eine Speicherkarte.

Sie sollten sich weiterhin im Klaren darüber sein, dass das Öffnen des Gehäuses ein Erlischen der Hersteller Garantie zur Folge haben wird !



Werkzeuge und Material :

Um den Umbau an unserem Gerät durchführen zu können, benötigen wir folgendes Werkzeug :

Gehäuseöffnungswerkzeug aus Kunststoff (um keine Gehäuseteile zu verkratzen), Feinmechanik Werkzeug und zwar Torx 6 Schraubendreher, Schlitz-Schraubendreher und Kreuz Schraubendreher klein.

Das benötigte Werkzeug können Sie - falls nicht vorhanden - auch in unserem Onlineshop erwerben. Sie finden es in der entsprechenden Rubrik in unserem Shop und auch in der Rubrik Handyzubehör universal.




Wenn Sie Ihr Smartphone mit einem neuen Cover bestücken möchten, benötigen Sie natürlich noch ein neues Gehäuse.

Original Gehäuseteile für den MDA Compact (und baugleiche Geräte) finden Sie ebenfalls in unserem Shop, z.B. in der Rubrik Zubehör für MDA Compact.


Nebenstehend sehen Sie die für diesem Umbau benötigten Gehäuseteile bestehend aus Frontcover, Kameraabdeckung und Akkudeckel. Wir haben uns für ein schwarzes XDA Mini Cover entschieden.



Vorbereitung :

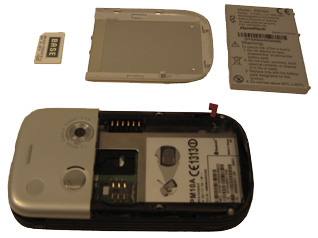

Damit wir überhaupt mit dem Zerlegen beginnen können, entfernen wir im ersten Schritt eine eventuell vorhandene SD- oder MMC-Karte aus dem Gerät.

Auch der Stylus und der Antennen Connector Propfen (im Bild noch eingesetzt, fällt beim Umbau aber auch von allein raus) muss weichen.

Dann öffnen wir den Akkudeckel und entnehmen den Akku und auch die SIM-Karte.


Bis hier war der Umbau noch problemlos und sollte von jedem durchgeführt werden können... ;-)

...aber nun geht es ans Eingemachte...




Der Umbau :

Benutzen Sie nun den Schlitz-Schraubendreher und lösen damit den Haken der Kameraabdeckung.




Fahren Sie vorsichtig mit dem Gehäuseöffnungswerkzeug unter die Kameraabdeckung und heben diese leicht an.
Heben Sie den Deckel an beiden Seiten leicht nach außen, um die Haken zu lösen.

Fahren Sie dann mit dem Gehäuseöffnungswerkzeug entlang der Kanten des oberen Teils. Nun sollten Sie die Kameraabdeckung problemlos abheben können.





Entfernen Sie die Gummihalterung der eingebauten Kamera. Um die vier Gehäuseschrauben zu lösen benötigen Sie jetzt den Torx 6 Schraubendreher.

Da die Schrauben relativ klein sind, empfiehlt es sich, diese in einer kleinen Schüssel zu sammeln.
Dies erpart Ihnen - vor allem bei nicht aufgeräumten Arbeitsplätzen - ein nachträgliches Suchen.

Wer ganz sicher gehen will, kann auch die nachfolgend entfernten Teile mit einem durchsichtigen Klebeband auf ein Papier kleben und beschriften.




Um alle Schrauben zu erreichen, müssen Sie das Garantie-Siegel links oben entweder ablösen oder durchstechen.

Die interne Antenne lässt sich nun abnehmen.


Setzen sie den Schraubendreher unter das Kamera-Modul und drücken dieses nach oben heraus. Bitte dabei vorsichtig und mit Gefühl vorgehen, um keine Bauteile zu beschädigen.





Nun geht weiter mit dem Frontcover : Setzen sie das Öffnungswerkzeug zwischen Cover und SD Schacht an (Bild links) und fahren vorsichtig zur Seite um die Haken nach und nach zu lösen (Bild mitte).

Wenn Sie ein mal komplett um das Gehäuse herum sind (Bild rechts) sollten alle Haken gelöst sein und das Frontcover lose sein.







Heben Sie nun den Lautsprecher vorsichtig an und drehen ihn seitlich um das Gehäuse, um ihn vom Frontcover zu trennen.

Gehen Sie hierbei besonders vorsichtig vor, denn das Lautsprecherkabel ist nicht besonders lang und kann sich schnell von der Platine lösen.


Lösen Sie dann die Schutzfolie vom Display-Connector und kleben sie z.B. in das Gehäuse. Die Schutzfolie wird später wieder benötigt und sollte daher nicht verschmutzen.






Benutzen Sie das Gehäuseöffnungswerkzeug, oder einen dünnen Schraubendreher, um den Display-Connector nach oben zu klappen. Bitte nicht einfach am Kabel reissen !

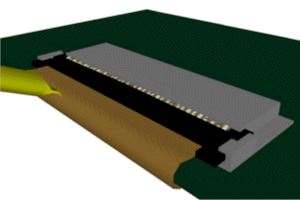

Bitte gehen Sie genau nach der Animation auf der rechten Seite vor ! Der Display-Connector ist sehr (!) empfindlich und kann leicht beschädigt werden !


Einträge in Foren und Anfragen an uns zeigen, dass hier meistens der Fehler zu suchen ist, wenn ein Umbau nicht geklappt hat und das Gerät nicht mehr funktioniert.







Hebeln Sie den Connector für die Tastatur nach oben weg. Auch hierbei gehen Sie bitte wieder sehr vorsichtig vor !

Lösen Sie nun die beiden Kreuzschrauben der Hauptplatine und klappen sie diese um.

In dieser Stellung lässt sich das Displaykabel leichter aus dem Display-Connector entfernen.






Lösen Sie die drei Kreuzschrauben und entfernen den silbernen Abstandshalter, darunter befindet sich eine weitere Schraube.

Nach dem Lösen aller vier Schrauben können Sie die Tastaturmatte bzw. Navigationstasten herausnehmen.


Im nächsten Schritt wird die Hörkapsel aus dem alten Gehäuse entnommen. Auch hier lassen Sie bitte Vorsicht walten, denn mit einer defekten Hörkapsel ist später nicht gut zu telefonieren... ;-)






Das Display sitzt fest im Gehäuse und wird mit einigen Haken fixiert, denn es soll ja im normalen Betrieb bei Eingaben nicht wackeln.

Hebeln Sie es vorsichtig aus den Haken und entnehmen es schließlich komplett aus dem Gehäuse.


Achten Sie im nächsten Schritt unbedingt auf den kleinen, losen Haken (Bild rechts), dieser wird beim neuen Cover wieder unbedingt benötigt.
Also ab ins Schälchen damit...





Zu guter letzt noch den Vibramotor raushebeln.

Wenn Sie bis hierher gekommen sind, ist es an der Zeit, sich auf die Schulter zu klopfen (lassen) - die eigentliche Demontage ist erledigt... :-)


Auch eine kleine Kaffeepause oder Massage vom Partner kann nicht schaden um die verspannten Muskeln wieder zu lösen.

Pause erledigt ? Dann heiter weiter zum Coverwechsel...






Wir fangen mit dem neuen Frontcover an.

Zuerst muss der Display Haken aus dem alten Gehäuse in das neue Cover gesetzt werden.


Dann müssen die Einzelteile wieder eingesetzt werden :
Zuerst das Display, dabei die Haken ein wenig (!) zur Seite biegen.

Im nächsten Schritt kommt der Vibramotor und die Tastaturmatte dran.







Die Abdeckung wird wieder festgeschraubt und und der silberne Abstandshalter aufgeklebt.


Setzen Sie nun die Hörkapsel ein und das Frontcover ist komplett.


Weiter geht es mit der Hauptplatine...







Überprüfen Sie den Sitz der Klinkenhalterung, sollte diese rausrutschen, einfach wieder draufstecken.


Das Displaykabel muss nun wieder in den Display Connector gesteckt werden.

Danach legen Sie die Hauptplatine auf das Frontcover. Im Prinzip gehen Sie umgekehrt wie bei der Demontage vor.






Klappen Sie jetzt den Display-Connector wieder vorsichtig nach unten und kleben die Schutzfolie wieder oben drauf.

Die Hauptplatine wird wieder mit den 2 Schrauben fixiert und der Tastatur-Connector wieder aufgesteckt.


Bitte beachten Sie, dass Sie alle Schrauben nicht (!) zu fest anziehen ! Nach fest kommt lose !
Ein handfestes Anziehen reicht also vollkommen aus. Sollte das Gewinde der Schraube oder des Gehäuses beschädigt sein, haben Sie ein echtes Problem.






Als Nächstes ist zu beachten, dass der Lautstärkeregler am Gehäuse auf der mittleren Stufe stehen bleibt, dafür bietet sich ein Stück Tesafilm an.

Nun kann das Gehäuse auf die Hauptplatine gesetzt werden, dabei bitte unbedingt auf den Lautsprecher achten.
Alle Gehäusehaken sollten einrasten, so dass das Cover bündig mit dem Gehäuse ist.

Das Kameramodul kann jetzt wieder eingesetzt werden, am besten mit dem Gehäuseöffner oder einem Schraubendreher festdrücken.

Ebenso den Lautsprecher wieder einsetzen.






Die Gehäuserückseite wird nun wieder aufgesetzt und wird mit den Torx Gehäuseschrauben befestigt.

Dabei gleich noch die übrigen zwei Gehäuseschrauben handfest anziehen.


Sie denken noch dran ? Nach fest kommt lose !


Nun tief durchatmen und weiter geht es mit der Kameraabdeckung...






Hierzu wird die Gummihalterung für das Kameramodul eingesetzt.


Die Kameraabdeckung wird oben angesetzt und nach unten eingerastet....

Bitte überprüfen Sie noch mal den Sitz der Abdeckung und des Gehäuses, wenn alles richtig gelaufen ist, sollten keine Spalte zu sehen sein.





Die Spannung steigt !

Setzen Sie nun Ihre SIM-Karte, den Stylus, den Akku und den Antennen-Connector-Propfen ein.


Nur noch den Akkudeckel drauf und Sie haben es geschafft !


Im Optimalfall sollten nun keine Spalte am Gerät zu sehen sein und weder auf Ihrem Arbeitsplatz, noch im Schälchen irgendwelche Kleinteile liegen.





Ihr XDA Mini, MDA Compact, HTC Magician, QTEK S100, etc. erstrahlt in neuem Gewand.
